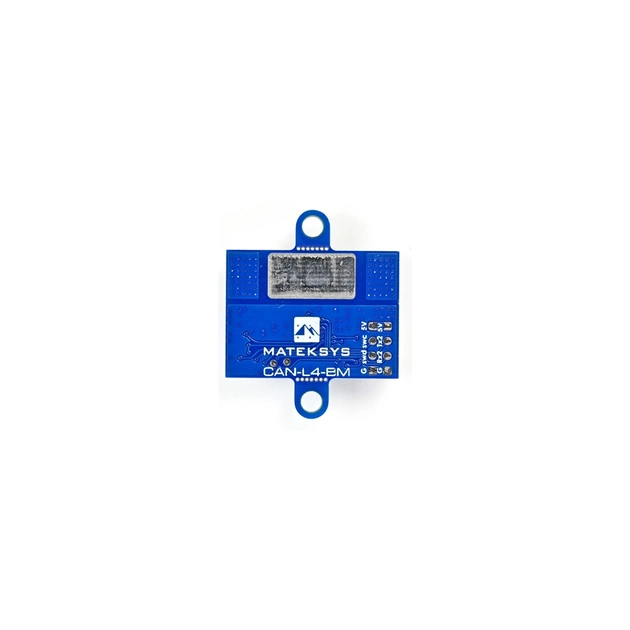

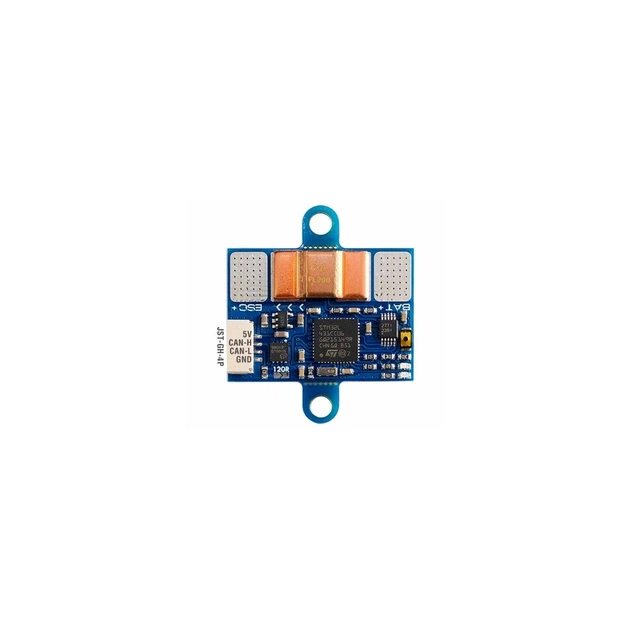

Датчик струму та напруги Matek CAN-L4-BMДатчик струму та напруги Matek CAN-L4-BM - це надточний цифровий монітор потужності на основі мікропрограми TI INA239 & ArudPilot AP_Periph. Типовий опір цьому провідному шляху становить 200 мкОм, що забезпечує низькі втрати потужності у застосуванні.
За допомогою цього пристрою калібрування не потрібно, контролер польоту, який підтримує протокол DroneCAN, може легко отримувати точні показники струму та напруги через шину CAN.

• Характеристики
  • Вхід датчика напруги батареї: 0~85 В
  • Діапазон визначення струму: 0~204,8 A
  • Струм навантаження на резисторі вимірювання струму: 150 A (безперервний), 204,8 A (вибуховий)
  • Точність напруги: ±0,1%
  • Точність струму: ±2%
  • CAN, протокол DroneCAN
  • UART2, запасний, DFU
  • Налаштування ST, SWCLK та SWDIO
  • СВІТЛО: Синє, швидко миготливе, завантаження; Синій, повільно миготливий, працює; Червоний, індикатор 3,3 В
  • Джерело живлення для плати CAN-L4-BM: 4,5~5,5 В @ 5 В/контакт
  • Потужність: 10 мА
  • Робочі температури: -40~85 °C

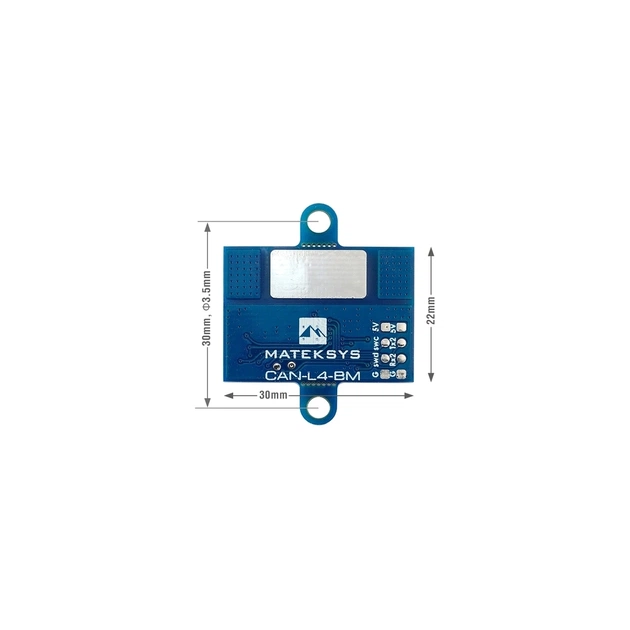

  • Розмір плати: 30 мм * 22 мм * 3 мм.
  • Вага: 4г
  • 3D-файл: CAN-L4-BM_STEP.zip
  • Прошивка: ArduPilot AP_Periph MatekL431-BattMon
  • Оновлення через DroneCAN GUI Tool
  • CAN_P1_DRIVER = 1, якщо підключено до порту CAN bus1 або CAN_P2_DRIVER = 1, якщо підключено до порту CAN bus2
  • BATTx_MONITOR = 8 (DroneCAN-BatteryInfo)

• Комплектація
  • Датчик струму та напруги - 1 шт
  • Силіконовий провід JST-GH-4P / JST-GH-4P 20 см - 1 шт
