Спецификация:

MCU: 168 МГц STM32F405RGT6 1 МБ флэш-памяти

IMU: MPU6000 (SPI1)

Барометр: DPS310

Экранное меню: AT7456E

Blackbox: разъем MicroSD

VCP и 6x UART,

2x выходы под двигатели, 7x выходы сервоприводов

2x I2C

3x светодиоды для FC STATUS (синий, красный) и индикатор 3,3 В (красный)

Встроенный инвертор для входа SBUS (UART2-RX)

PPM/UART Общий: UART2-RX

SoftSerial на планшете TX2

Датчик напряжения аккумулятора: 1:10 (масштаб 1100)

Светодиодная лента WS2812: да

Бипер: Да

RSSI: Да

MCU: STM32F405RGT6, 168 МГц, 1 МБ Flash

IMU: ICM42688-P

Барометр :: DPS310

Экранное меню: AT7456E

Blackbox: слот для карты MicroSD

6x UARTs, 1x Softserial_Tx option (INAV)

10 выходов ШИМ

2x I2C

3x АЦП (VBAT, Current, RSSI)

Встроенный инвертор для входа SBUS

USB Type-C (USB2.0)

Прошивка INAV: MATEKF405SE (INAV 6.0 или новая)

Прошивка ArduPilot MatekF405-Wing (ArduPlane 4.4 or newer)

PDB: Диапазон входного напряжения: 9~30 В (3~6S LiPo) с защитой TVS

Датчик тока: 220 A, 3,3 В ADC (Шкала INAV 150, ArduPilot 66,7 A/V)

Сенсорный резистор: 100 А постоянно, 220 А пик

Делитель напряжения батареи 1K:10K (Шкала 1100 в INAV, BATT_VOLT_MULT 11.0 в ArduPilot)

Выход BEC 5V Предназначен для контроллера полета, приемника, экранного меню, камеры, зуммера, 2812 LED_Strip, зуммера, модуля GPS,

AirSpeed

Постоянный ток: 2 А

Выход BEC 9В/12В предназначен для видеопередатчика, камеры, подвеса и т.д.

Постоянный ток: 2 А, макс. 3 А

Вариант 12 В с перемычкой для стабильного выхода 9 В/12

Выход BEC VTX разработан для сервоприводов.

Регулируемое напряжение, 5 В по умолчанию, 6 В или 7,2 В с помощью перемычки

Постоянный ток: 5 А, макс. 6 А

Выходная пульсация: 50 мВ (VIn=24V, VOout=5V при нагрузке 5A)

Выход BEC 3,3В разработан для модуля Baro/Compass и Spektrum RX

линейный регулятор

Постоянный ток: 500 мА

Монтаж: 30,5 x 30,5 мм, Φ4 мм с втулками Φ3 мм

Размеры: 56 x 36 x 13 мм

Вес: 25 г

Комплектация:

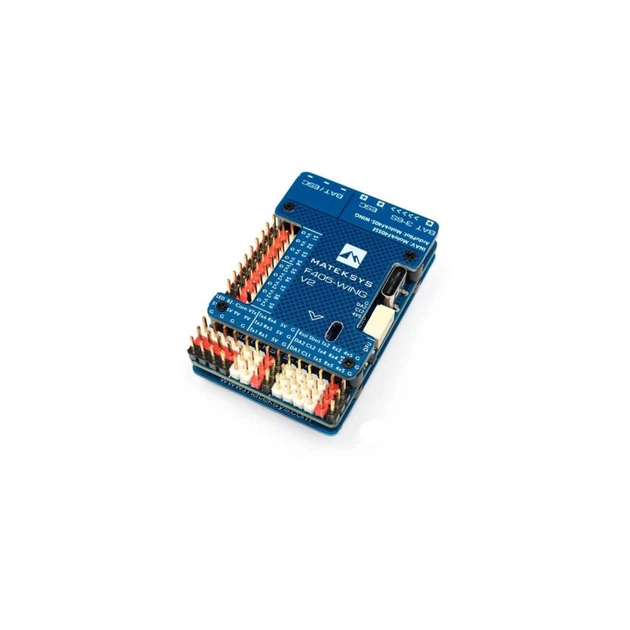

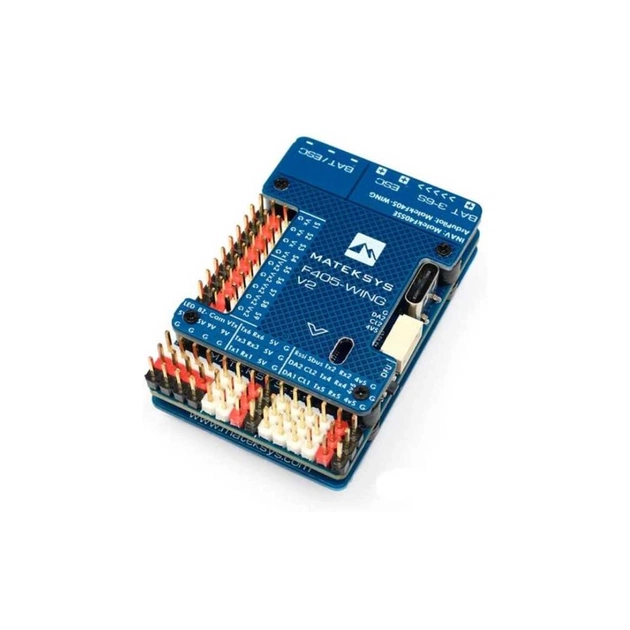

1x Matek Flight Controller FC F405-WING V2

1x 20 см кабель JST-GH-4P для JST-GH-4P для порта I2C

Выводы Dupont 2,54 (плата поставляется распаянной)
