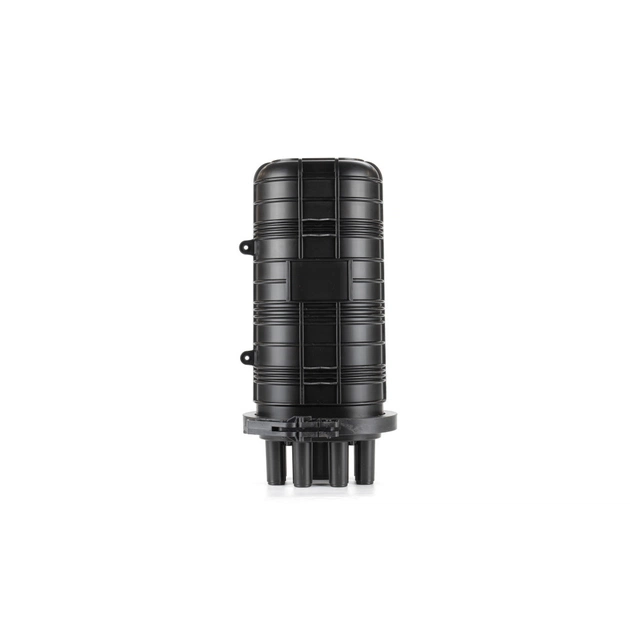

Муфта оптическая тупикового типа FOSC-DHL-08/288-1-48, предназначена для размещения и защиты мест соединения оптических волокон при сращивании и разветвлении оптоволоконного кабеля.

Корпус муфты изготовлен из полипропилена повышенной ударопрочности, полностью герметичен и допускает установку в затопляемых колодцах и непосредственно в грунт. В муфте можно разместить до шести кассет типа S077А, удобно работать с большим количеством сварных соединений, размещать транзитные модули и запас ОВ.

Муфта поставляется с одной кассетой S077А в комплекте, в случае использования шести кассет этого типа, в муфте можно разместить 288 сварных соединений если гильзы КДЗС уложены в два ряда, или 144 если в один (24/48 сварки на 1 кассете).

Муфта имеет 6 круглых кабельных вводов и 1 овальный. Макс диаметр кабелей для круглых вводов 20.5 мм, для овального 25 мм. Герметизация кабельных вводов осуществляется термоусадочными трубками.

Основные характеристики

• Тип конструкции: тупиковая, круглая
• Уровень защиты: IP68; УФ-устойчивый материал.
• Кабельные вводы / выводы: 7
• Круглые кабельные вводы для кабеля Ø20.5 мм. (6 шт.)
• Овальный кабельный ввод для кабеля Ø25мм. (1шт.).
• Максимальное количество свариваний: 288
• Встроенная сплайс-кассета ном. емкостью 24 (макс. 48)
• Внутренняя консоль: сплайс-кассета, кабельные держатели
• Максимальное количество сплайс-кассет S077А - 6 шт.
• Фиксаторы для силовых элементов кабеля

Внешние параметры

• Размеры: 452 x 220 x 208 мм
• Материал / цвет: МРР, ROHS / черный
• MPP (металлоценовый полипропилен); соответствие RoHS (Restriction of Hazardous Substances).
• Механизм уплотнения: механический
• Главный механический уплотнительный набор (хомут);
• Кабельные вводы - путем термоусадки.

Комплектация:

• Термоусадочные трубки - 10шт,
• Сплайс-кассета S077А - 1шт,
• Гильзы - 48 шт,
• Металлические хомуты - 2шт,
• Комлект крепления к опоре/стене
• Стяжки, буферные трубки, изолирующая лента, клипса ввода, фольга, наждачная бумага.
