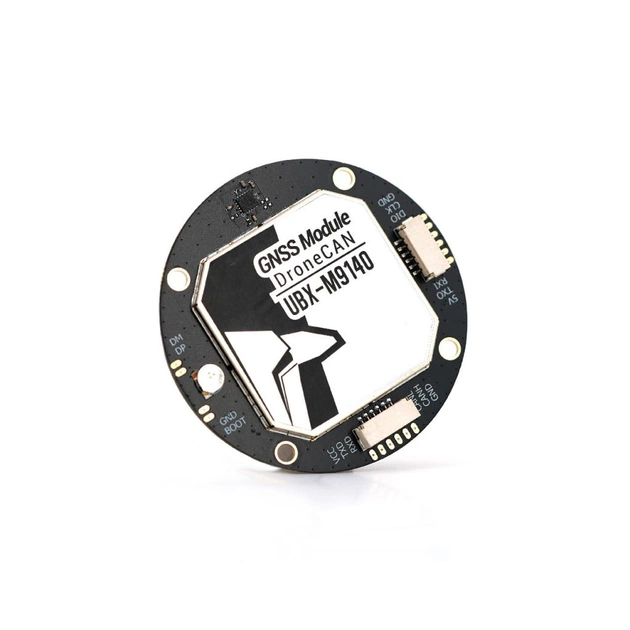

GPS модуль для дрона TBS DroneCAN GPS Module UBX-M9140 (UBX-M9140) - уменьшенное изображение 1
GPS модуль для дрона TBS DroneCAN GPS Module UBX-M9140 (UBX-M9140) - уменьшенное изображение 2
GPS модуль для дрона TBS DroneCAN GPS Module UBX-M9140 (UBX-M9140) - уменьшенное изображение 3
GPS модуль для дрона TBS DroneCAN GPS Module UBX-M9140 (UBX-M9140) - изображение 1
1 of 3
Описание
Электрическая характеристика
  • GNSS-чип: M9140-KB
  • Поддерживаемые спутниковые группировки: GPS L1 C/A, GLONASS L10F, BDS B1I, Galileo E1B/C, QZSS, SBAS (WAAS/EGNOS/MSAS/GAGAN)
  • Каналы: 92, поиск каналов
  • Режимы работы: GPS/GLONASS/BDS/GALILEO, комбинированные.
  • Вспомогательные системы: SBAS, QZSS
Чувствительность
  • Чувствительность слежения: -167 дБм
  • Чувствительность повторного захвата: -160 дБм
  • Чувствительность при холодном пуске: -148 дБм
  • Чувствительность горячего старта: -159 дБм
  • Горизонтальная точность: 1,5 м CEP
  • Точность измерения скорости: 0,05 м/с
  • Точность динамического курса: 0,3°
  • Точность измерения времени 1PPS: среднеквадратичное отклонение 30 нс, 99% при 60 нс.
Время начала
  • Холодный запуск: 24 с
  • Запуск с помощью электропривода: 2 с
  • Горячий старт: 2 с
Вывод данных
  • Скорость передачи данных: 4800–921600 бит/с (по умолчанию 38400 бит/с)
  • Уровень выходного сигнала: уровень CAN
  • Протоколы: NMEA, UBX
  • NMEA-сообщения: RMC, VTG, GGA, GSA, GSV, GLL
  • Частота обновления: 0,25–25 Гц (по умолчанию 1 Гц)
  • Flash: Встроенная флэш-память для сохранения конфигураций при отключении питания.
  • 1PPS: Настраиваемый диапазон 0,25 Гц–10 МГц, период по умолчанию 1 с, длительность высокочастотного импульса 100 мс.
МКИ
  • Микроконтроллер: STM32F103CBT6 (Cortex-M3, 72 МГц, 128 КБ Flash, 20 КБ SRAM)
  • Разъемы: шаг контактов 1,25 мм, 6 контактов ×2
  • Датчики: компас QMC5883L; барометр отсутствует; 6-осевой инерциальный измерительный блок отсутствует.
  • Звуковой сигнал/SD/USB/Переключатель: Недоступно
  • Интерфейс: CAN 2.0 A/B
ВЕЛ
  • PPS/FIX: Красный цвет горит постоянно при включении питания, мигает после устранения неисправности.
  • TX (GPSDATA): Синий, мигает при выводе данных.
  • CAN: Зеленый цвет, медленное мигание после успешной передачи данных по CAN-шине.
  • CAN-терминал: по умолчанию не подключен резистор 120 Ом; для включения замкните контакты на плате.
Мощность и потребление
  • Напряжение питания: 5,0 В постоянного тока (для 12 В требуется аппаратная доработка).
  • Ток: ~120 мА
Компас
  • QMC5883
Физические и экологические
  • Размеры: Φ55,8 × 9,8 мм
  • Вес: 32 г
  • Рабочая температура: от -40 до +85 °C
  • Температура хранения: от -40 до +105 °C
Характеристики
Спутниковые системы позиционирования
Скорость передачи
Напряжение
Вес

GPS модуль для дрона TBS DroneCAN GPS Module UBX-M9140 (UBX-M9140)

0
0 отзывов
Код: 599561Код: 599561
₴4 929
В наличии
