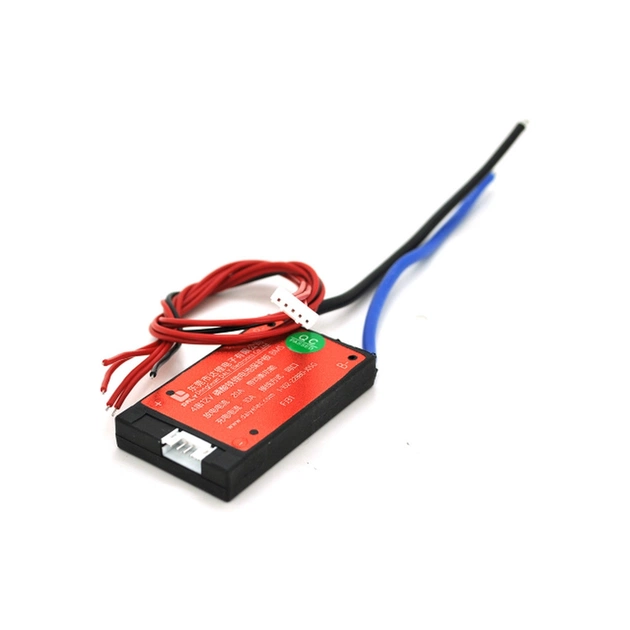

BMS (Battery Management System) – это электронная плата, которая устанавливается на аккумуляторную батарею с целью контроля процесса её заряда/разряда, мониторинга состояния аккумулятора и его элементов, контроля температуры, количества циклов заряда/разряда, защиты составных аккумуляторной батареи.

Основные характеристики

• Номинальный ток разряда 20А
• Номинальный ток заряда 10А(рекомендуемая емкость АКБ 20Ач)
• Номинальное напряжение заряда 14,6В
• Ток балансировки 30+-10 мА

Функции пассивного выравнивания

Напряжение включения пассивного выравнивания 3,625В

Защита от перезаряда

• Напряжение включения защиты от перезаряда (на 1 ячейку ) 3,75±0.05В
• Время срабатывания защиты от перезаряда(на 1 ячейку) 1±0.5сек
• Напряжение отключение защиты от перезаряда(на 1 ячейку) 3,65±0.05В
• Время отключения защиты от перезаряда (на 1 ячейку)1±0.5сек

Защита от переразряда

• Напряжение защиты от переразряда (на 1 ячейку ) 2.1±0.05В
• Время срабатывания защиты от переразряда 1±0.5сек
• Напряжение отключения защиты от переразряда 2,4±0.05В
• Время отключения защиты от переразряда 1±0.5сек

Защита от перегрузки по току заряда/разряда

• Ток защиты от перегрузки по току разряда 60±10А
• Задержка защиты от перегрузки по току разряда 1±0.5сек
• Ток защиты от перегрузки заряда А
• Время срабатывания защиты 1±0.5сек

Задержка защиты от короткого замыкания 10-500мсек

• Сопротивление открытого контура цепи главной цепи <20 mΩ
• Ток собственного потребления во время работы <500 uA(не включая ток собственного потребления)
• Ток собственного потребления в спящем режиме 0 uA
• Габариты 59*34*9 мм

Погрешность оборудования

• Точность определения тока: ≤(±3%FSR)
• Точность определения напряжения: ≤±15 мВ
• Рабочая температура:-40℃~85℃
• Относительная влажность: 5%~90%
