Описание

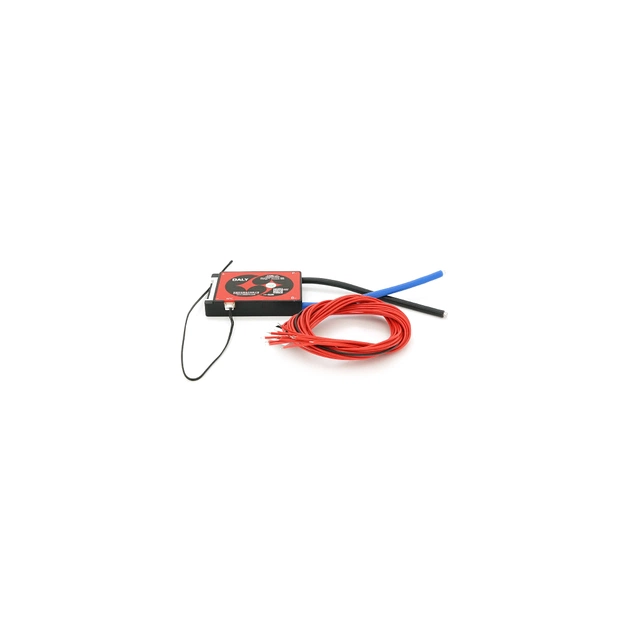

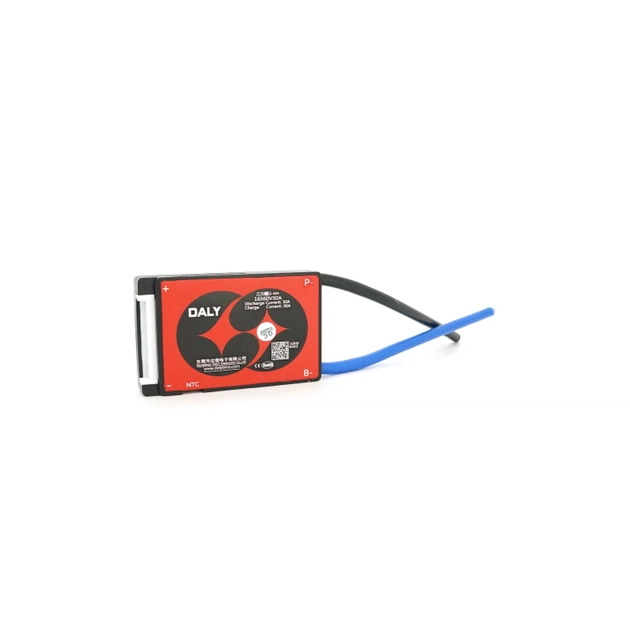

BMS (Battery Management System) – это электронная плата, которая устанавливается на аккумуляторную батарею с целью контроля процесса её заряда/разряда, мониторинга состояния аккумулятора и его элементов, контроля температуры, количества циклов заряда/разряда, защиты составных аккумуляторной батареи.
Основные характеристики

Номинальный ток разряда 30А
Номинальный ток заряда 15А(рекомендуемая емкостm АКБ 30Ач)
Номинальное напряжение заряда 67.2 В
Ток балансировки 30+-5 мА

Функции пассивного выравнивания
Напряжение включения пассивного выравнивания 4,125В

Защита от перезаряда
Напряжение включения защиты от перезаряда (на 1 ячейку ) 4.25±0.05В
Время срабатывания защиты от перезаряда(на 1 ячейку) 1±0.5сек
Напряжение отключение защиты от перезаряда(на 1 ячейку) 4.15±0.05В
Время отключения защиты от перезаряда (на 1 ячейку)1±0.5сек

Защита от переразряда
Напряжение защиты от переразряда (на 1 ячейку ) 2.7±0.05В
Время срабатывания защиты от переразряда 1±0.5сек
Напряжение отключения защиты от переразряда 3.0±0.05В
Время отключения защиты от переразряда 1±0.5сек

Защита от перегрузки по току заряда/разряда
Ток защиты от перегрузки по току разряда 100±20А
Задержка защиты от перегрузки по току разряда 1±0.5сек
Ток защиты от перегрузки заряда 40±5 А
Время срабатывания защиты 1±0.5сек

Задержка защиты от короткого замыкания 10-500мсек
Сопротивление открытого контура цепи главной цепи <20 mΩ
Ток собственного потребления во время работы <500 uA(не включая ток собственного потребления)
Ток собственного потребления в спящем режиме 0 uA
Габариты 80*61*12мм

Погрешность оборудования
Точность определения тока: ≤(±10%FSR)
Точность определения напряжения: ≤±25 мВ
Рабочая температура:-20℃~60℃℃
Относительная влажность: 5%~75%
