Описание

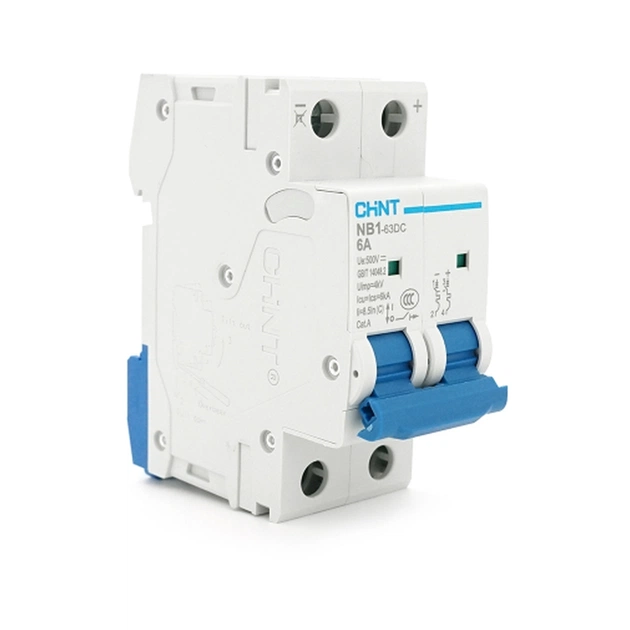

Двухполюсный модульный автоматический выключатель постоянного тока серии NB1-63DC предназначен для защиты электрических цепей постоянного тока номинальным током 6А от перегрузок и коротких замыканий. Устройство монтируется на стандартную DIN-рейку и обеспечивает одновременное отключение обоих полюсов при возникновении аварийных ситуаций.

Выключатель характеризуется время-токовой характеристикой типа C, что означает его применение для цепей со смешанной нагрузкой и умеренными пусковыми токами. Тепломагнитный расцепитель обеспечивает надежную защиту: тепловой элемент от перегрузок, электромагнитный - от токов короткого замыкания. Конструкция предусматривает визуальную индикацию положения контактов и надежное крепление в распределительных щитах.

Устройство может быть использовано для:
• Защиты цепей фотоэлектрических систем и солнечных электростанций
• Обеспечения безопасности систем телекоммуникации и связи
• Защиты цепей управления промышленным оборудованием постоянного тока
• Применения в зарядной инфраструктуре для электромобилей
• Защиты цепей аварийного и резервного питания

Характеристики:
• Тип: автоматический выключатель постоянного тока
• Серия: NB1-63DC
• Количество полюсов: 2P
• Номинальный ток: 6А
• Время-токовая характеристика: C
• Номинальное напряжение: 500 В постоянного тока
• Отключающая способность: 6 кА
• Способ установки: на DIN-рейку 35 мм
• Габаритные размеры: 86×36×49,5 мм
• Тип расцепителя: тепломагнитный
• Степень защиты: IP20
• Производитель: CHINT
