Описание

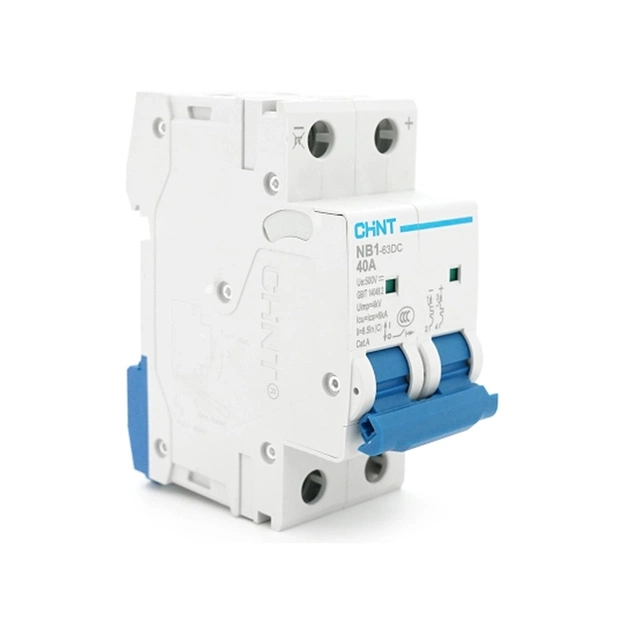

Двухполюсный автоматический выключатель серии NB1-63DC предназначен для защиты цепей постоянного тока от перегрузок и коротких замыканий. Устройство рассчитано на номинальный ток 40 А и напряжение до 500 В постоянного тока. Монтаж на стандартную DIN-рейку обеспечивает удобную установку в распределительные щиты и шкафы.

Выключатель оснащен тепломагнитным расцепителем, который обеспечивает две степени защиты: тепловую — от продолжительных перегрузок, и электромагнитную — от мгновенных токов короткого замыкания. Характеристика срабатывания "C" указывает на универсальность применения для стандартных нагрузок. Конструкция обеспечивает одновременное отключение обоих полюсов при срабатывании.

Устройство может быть использовано для:
• Защиты силовых цепей солнечных электростанций и фотоэлектрических систем
• Обеспечения безопасности цепей постоянного тока в промышленном оборудовании
• Защиты цепей питания телекоммуникационного оборудования и серверных
• Применения в системах зарядки электромобилей и аккумуляторных батарей
• Защиты цепей управления и автоматизации на производственных линиях

Характеристики:
• Тип: автоматический выключатель постоянного тока
• Серия: NB1-63DC
• Количество полюсов: 2P
• Номинальный ток: 40 А
• Характеристика срабатывания: C
• Номинальное напряжение: 500 В постоянного тока
• Отключающая способность: 6 кА
• Способ установки: на DIN-рейку 35 мм
• Габаритные размеры: 86×36×49,5 мм
• Тип расцепителя: тепломагнитный
• Степень защиты: IP20
• Температурный диапазон эксплуатации: от -35°C до +70°C
• Производитель: CHINT
