Описание

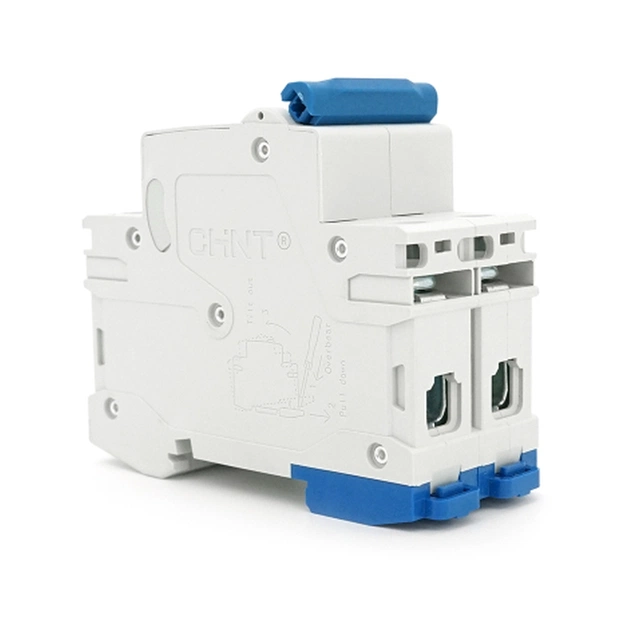

Двухполюсный автоматический выключатель серии NB1-63DC предназначен для защиты цепей постоянного тока от перегрузок и коротких замыканий. Устройство обеспечивает одновременное отключение обоих полюсов при возникновении аварийной ситуации, гарантируя полную изоляцию защищаемой цепи. Монтаж на стандартную DIN-рейку позволяет компактно размещать аппарат в распределительных щитах и шкафах.

Тепломагнитный расцепитель выключателя обеспечивает две степени защиты: тепловая защита срабатывает при длительном превышении номинального тока, а электромагнитная - при коротком замыкании. Характеристика срабатывания "C" (25А) указывает на возможность работы со стандартными нагрузками с умеренными пусковыми токами.

Устройство может быть использовано для:
• Защиты силовых цепей фотоэлектрических систем и солнечных электростанций
• Обеспечения безопасности цепей постоянного тока в промышленном оборудовании
• Защиты систем телекоммуникации и серверного оборудования
• Применения в зарядной инфраструктуре для электромобилей
• Защиты цепей управления и автоматизации на производстве

Характеристики:
• Тип: автоматический выключатель постоянного тока
• Серия: NB1-63DC
• Количество полюсов: 2P
• Номинальный ток: 25 А
• Характеристика срабатывания: C
• Номинальное напряжение: 500 В постоянного тока
• Отключающая способность: 6 кА
• Способ установки: на DIN-рейку 35 мм
• Габаритные размеры: 86×36×49,5 мм
• Тип расцепителя: тепломагнитный
• Степень защиты: IP20
• Температурный диапазон эксплуатации: от -35°C до +70°C
• Производитель: CHINT
