Описание

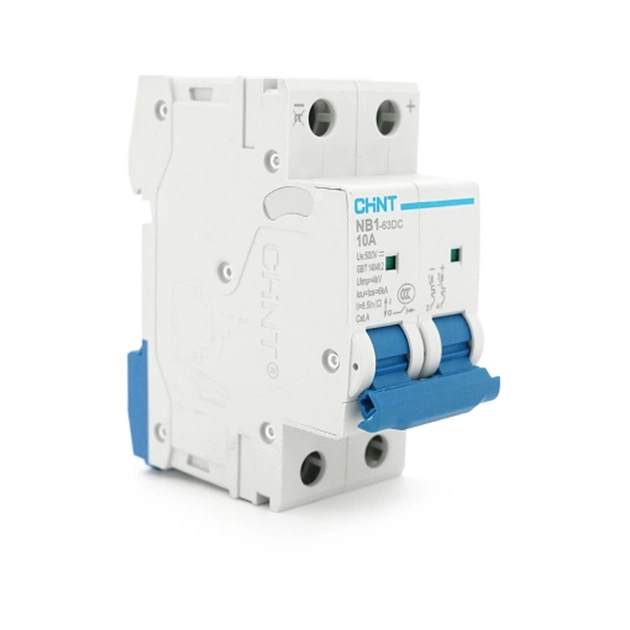

Двухполюсный автоматический выключатель серии NB1-63DC предназначен для защиты цепей постоянного тока от перегрузок и коротких замыканий. Устройство обеспечивает надежное отключение при возникновении аварийных ситуаций, защищая электрооборудование и проводку от повреждений. Монтаж на стандартную DIN-рейку позволяет легко интегрировать выключатель в распределительные щиты и шкафы управления.

Выключатель характеризуется компактными размерами и современной конструкцией, обеспечивающей удобное подключение проводов и визуальную индикацию положения контактов. Тепломагнитный расцепитель с время-токовой характеристикой типа C обеспечивает защиту от перегрузок с выдержкой времени и мгновенное отключение при коротких замыканиях.

Устройство может быть использовано для:
• Защиты цепей фотоэлектрических систем и солнечных электростанций
• Обеспечения безопасности систем телекоммуникации и связи
• Защиты промышленного оборудования постоянного тока
• Применения в цепях управления и автоматизации производства
• Защиты зарядных станций для электромобилей и аккумуляторных систем

Характеристики:
• Серия: NB1-63DC
• Количество полюсов: 2P
• Номинальный ток: 10 А
• Время-токовая характеристика: C
• Номинальное напряжение: 500 В постоянного тока
• Отключающая способность: 6 кА
• Способ установки: на DIN-рейку 35 мм
• Габаритные размеры: 86×36×49,5 мм
• Тип расцепителя: тепломагнитный
• Степень защиты: IP20
• Температурный диапазон эксплуатации: от -40°C до +70°C
• Производитель: CHINT
